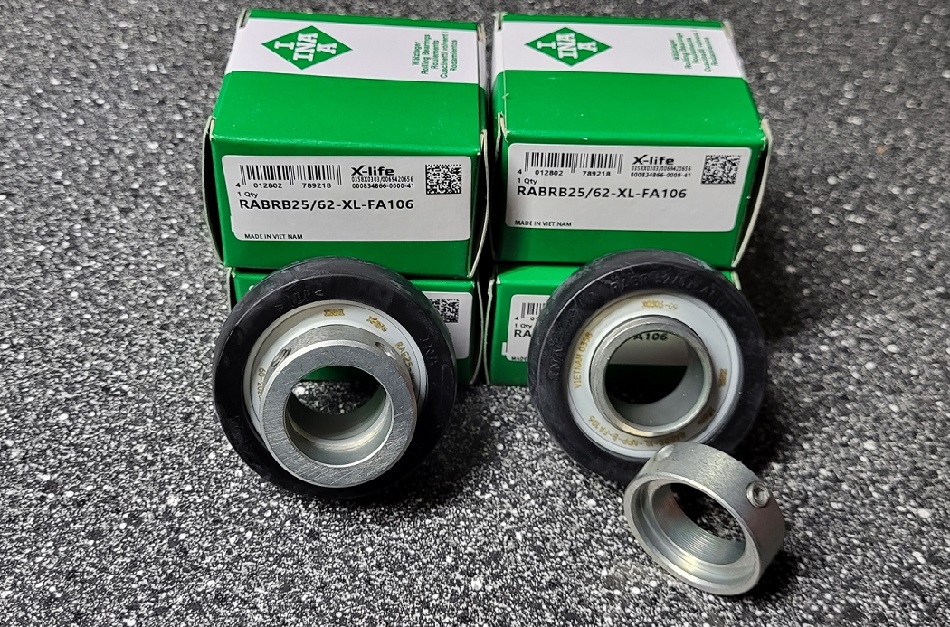

RABRB 25/62-XL-FA106 ložisko INA

Upínacie ložiská vychádzajú z osvedčenej rady guľkových ložísk radu 62 a 63. Upínacie ložiská sa líšia spôsobom zaistenia na hriadeli. Rozlišujeme nasledujúce typy zaistenia: výstredníkovým nastavovacím krúžkom, nastaviteľnou skrutkou, upínacím puzdrom a presahom vnútorného krúžku. Ložiská s výstredníkovým nastavovacím krúžkom by sa mala používať v uloženiach s konštantným otáčaním. Ložiská sú dodávané v dvoch typoch. S jednostranne rozšíreným vnútorným krúžkom a s obojstranne rozšíreným vnútorným krúžkom. Oba typy sú štandardne vybavené mazacími otvormi vo vonkajšom krúžku. Upínacie ložiská sa nastavovacími skrutkami majú dve skrutky vo vnútornom krúžku a sú vhodné na uloženie so striedavým zmyslom otáčania. Vnútorný krúžok ložísk je obojstranne rozšírený a vonkajší krúžok je opatrený dvoma mazacími otvormi. Ložiská s upínacími puzdrami sa používajú pre uloženie so striedavým zmyslom otáčania, vyššie otáčky a kde je požadovaný pokojnejší chod než u predchádzajúcich spôsobov. Ložiská s presahom na vnútornom krúžku majú priemer diery s normálnou toleranciou a montujú sa na hriadeľ s presahom. Štandardne sa vyrábajú bez mazacích otvorov vo vonkajšom krúžku.
