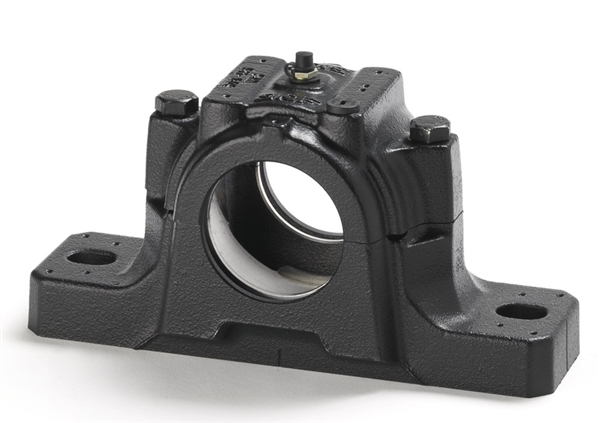

Delené stojaté ložiskové teleso, rady SNL 2, 3, 5 a 6
Stojaté ložiskové telesá SNL sú najobľúbenejšími ložiskovými telesami SKF na trhu a boli navrhnuté tak, aby boli prvou voľbou z hľadiska prevedenia, kvality i úspory. Umožňujú využiť maximálnu možnú životnosť namontovaných ložísk s nižšími nárokmi na údržbu. V ponuke sú rôzne varianty telies a prevedenie tesnení, vďaka čomu nie je skutočne nutné používať telesá vyrábané na mieru a vďaka čomu je možné dosiahnuť nákladovo efektívne ložiskové usporiadanie.
Jednoduchá inštalácia
Nákladovo efektívne ložiskové usporiadanie
Znížená údržba
Minimálny únik maziva
Rozmery
Da 100 mm Priemer úložnej plochy ložiska
G7 Trieda tolerancie priemeru úložnej plochy ložiska
Ca 44 mm Šírka úložnej plochy ložiska
H1 70 mm Stredová výška úložnej plochy ložiska
Vonkajšie rozmery
Db 67 mm Priemer diery
A 95 mm Celková šírka
A1 70 mm Šírka pätky
G1 1/8-27 NPSF Závit domazávacích otvorov
H 127 mm Celková výška
H2 28 mm Výška základne
L 255 mm Celková dĺžka
J 210 mm Vzdialenosť medzi pripojovacími skrutkami
N 24 mm Dĺžka diery pre pripojovaciu skrutku
N1 18 mm Šírka diery pre pripojovaciu skrutku
