Technické údaje: oprava

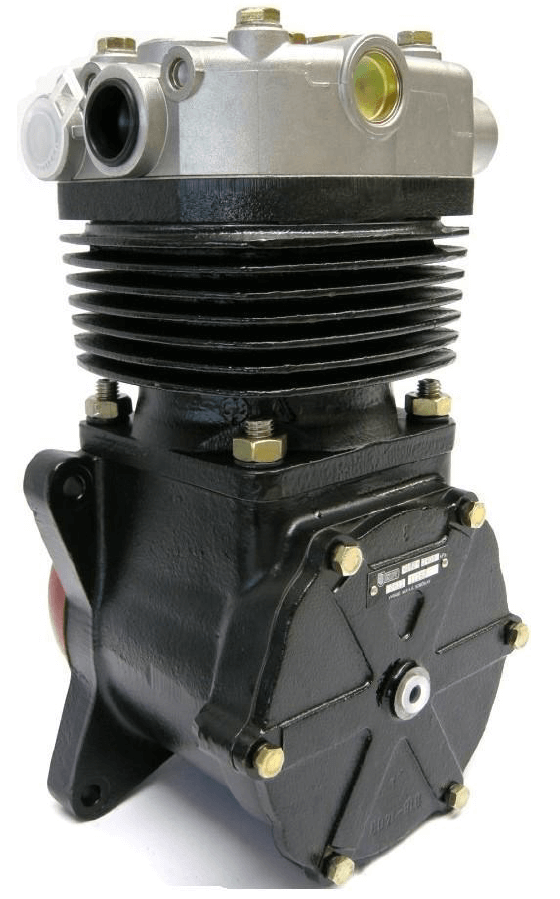

Typ kompresoru_4192
Všeobecný popis:
U jednovalcového, piestového kompresora s prírubovým prevedením skrine je mazanie zaistené tlakovým olejom, ktorý je privádzaný rúrkou od mazacie sústavy motora. Táto sústava ďalej zabezpečuje chladenie hlavy valcov so sedlovou doskou ventilov. Rebrovaný valec kompresora je chladený vzduchom. Kľukový hriadeľ je uložený v dvoch valivých ložiskách a opatrený kužeľom pre nasadenie ozubeného kolesa. Ojnice má delenú hlavu, v ktorej je umiestnené ložisko pre kľukový čap a oko sa zalisovaným puzdrom pre piestne čap. Jazýčkové, lamelové ventily sú samočinné.
Sanie kompresora musí byť zabezpečené cez účinný čistič, ktorý môže byť totožný s čističom nasávaného vzduchu pre motor. Do sania kompresoru nesmie byť zavedené odvetranie kľukovej skrine motora.
Použitie:
Kompresor Jikov 4192 je určený na montáž pronákladní automobily T815. Dodáva tlakový vzduch do brzdové a prípadne ďalšieho vzduchotlakového zariadenie vozidlá s uvedeným motorom.
Každé použitie kompresora odporúčame konzultovať s výrobcom.
vlastnosti:
TATRA 815 - podvozok 280R25373
Objednávacie číslo: 983-1319
Otvor valca: 90 mm
Zdvih piesta: 50 mm
Zdvihový objem valca: 318 cm3
Max. prevádzkový tlak:
1400 kPa (s hlavou chladenou kvapalinou) - požadovaný min. prietok chladiva: 4 l / min-1
1000 kPa (s hlavou chladenou olejom) - požadovaný min. prietok chlad. oleja 6 l / min-1
Výkonnosť pri tlaku 800 kPa a 1 500 ot. min-1:
16 m3 / h-1
Príkon pri tlaku 800 kPa a 1 500 ot. min-1:
3,4 kW
Použiteľnosť pri okolitých teplotách: -30 až + 80 ° C
Max. pracovné otáčky: 3000 min-1
Číslo výrobku dle JKPOV 443614029000
Počet valcov 1
Cenu a dodací termín konzultujte s obchodným oddelením firmy.
Na výmenu je treba dodať starý kus nepoškodený obal vhodný na ďalšiu opravu.
